移動式C形臂X射線機有著二維和三維之分，它們都具備透視與攝影功能，能夠?yàn)獒t(yī)生提供術中影像引導。

三維C形臂也被稱為“術中CT”，它具備二維C形臂的全部功能。此外，它還具備三維成像功能，三維C形臂旋轉采集多角度的二維投影數據，再通過計算機進行三維重建，能夠生成橫斷面、矢狀面、冠狀面斷層圖像以及三維立體圖像，提供更全面、更立體的解剖學信息。

三維C形臂采集的圖像究竟比二維C形臂好在哪?下面我們結合臨床病例的影像來解答!

二維正側位影像

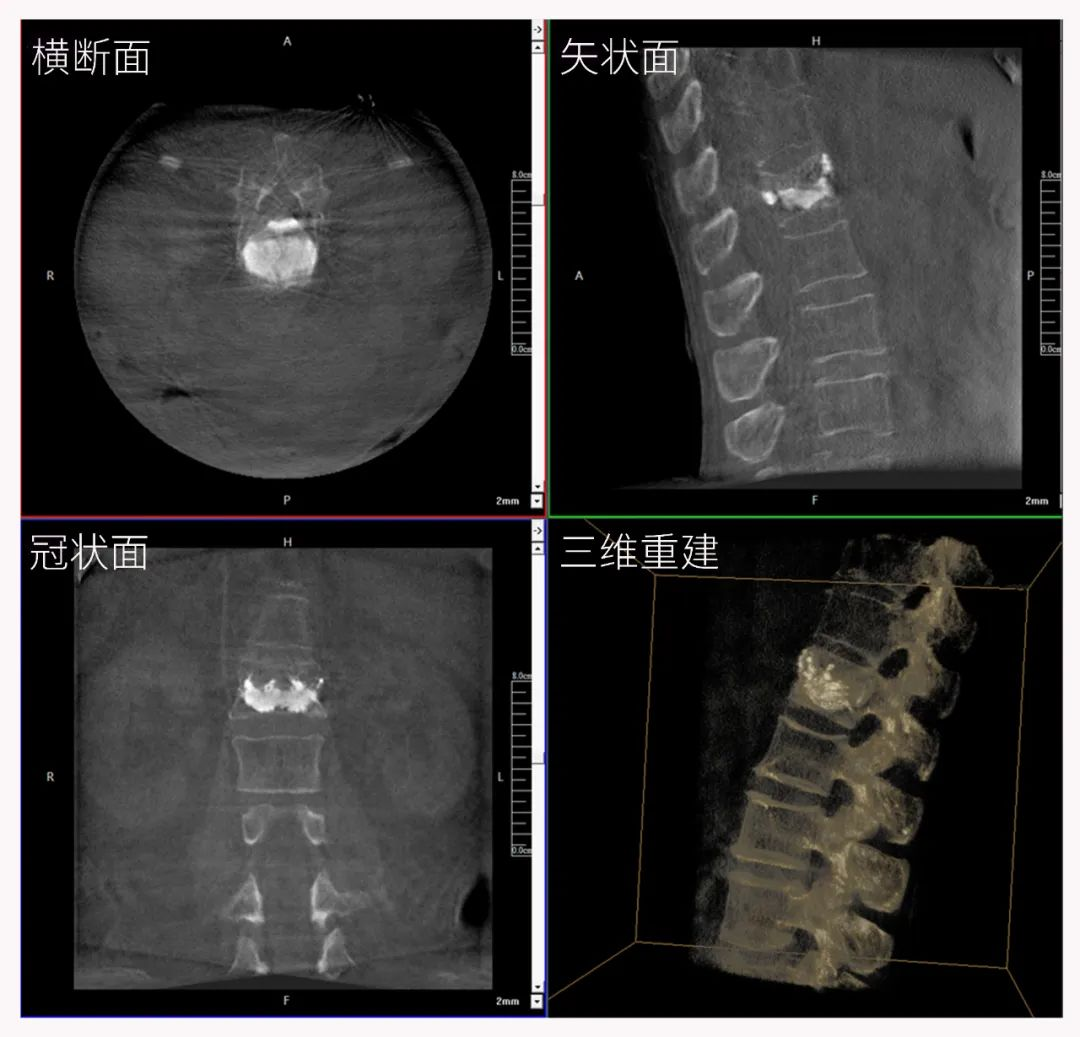

三維“類CT”影像

在臨床使用中，三維C形臂能看到二維影像所觀察不到的信息：

病例1：右側股骨遠端骨骺骨病(13歲)

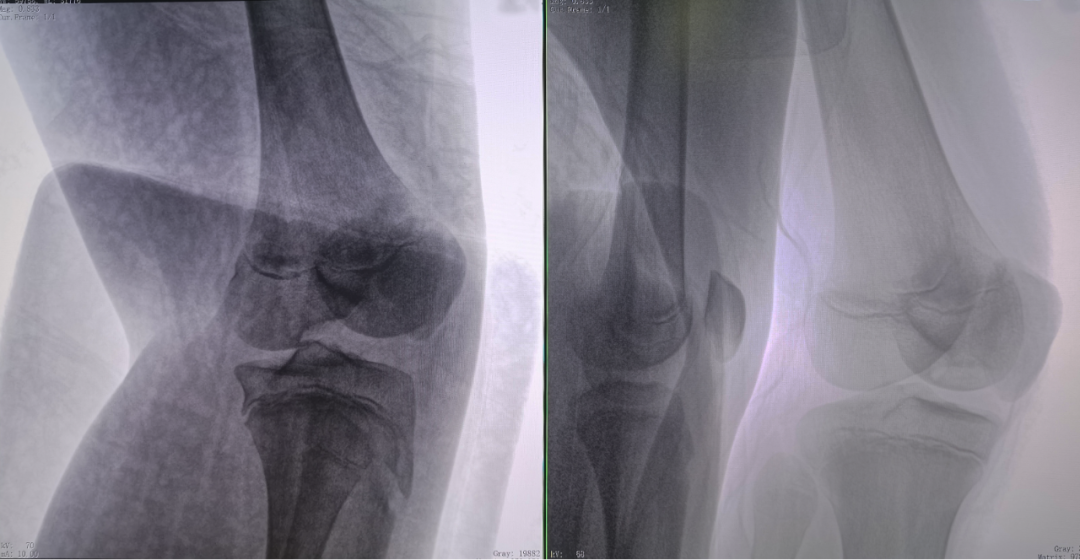

二維影像看不到病灶點

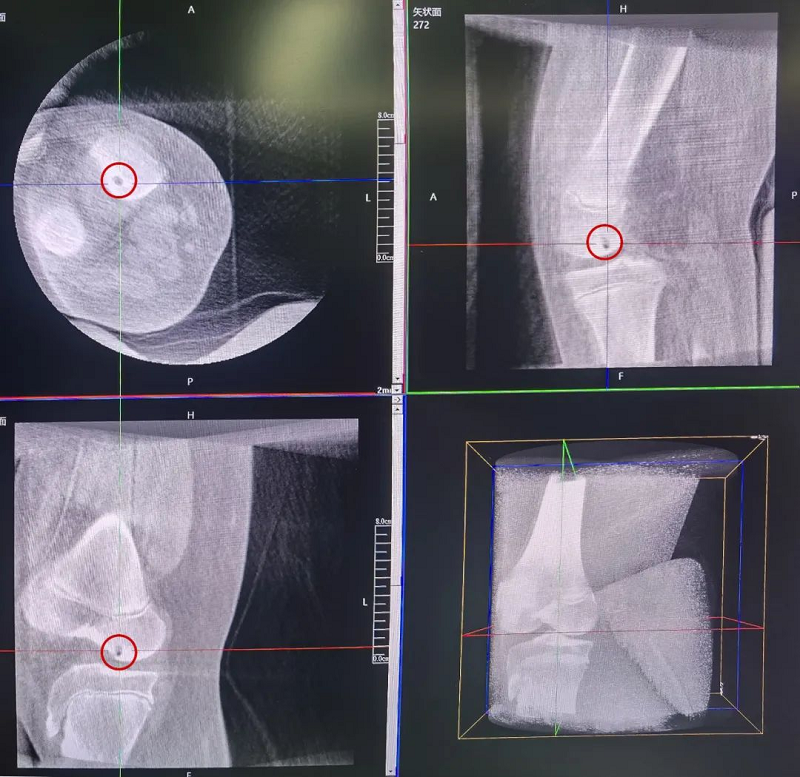

三維切面影像可以看出病灶點

病例2 踝關節骨折復位(31歲)

在踝關節骨折復位手術中，用三維C可以更好地觀察骨折部位的復位情況：

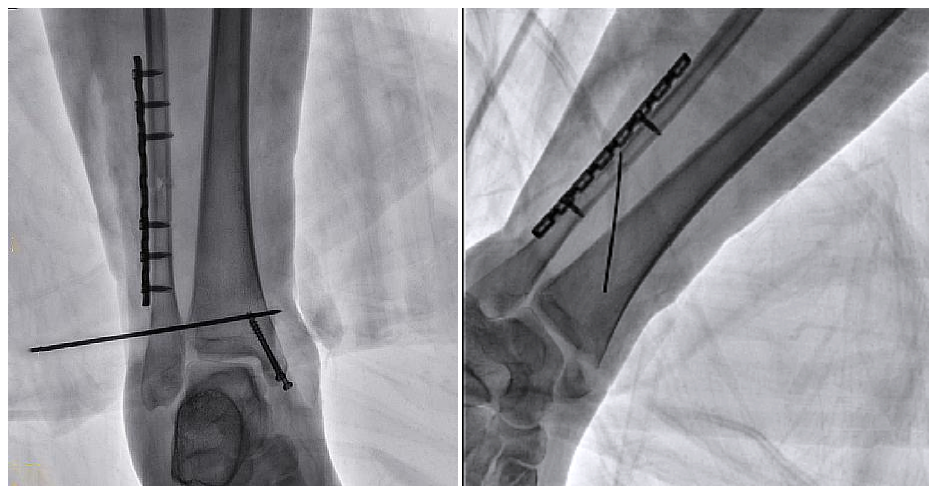

正側位影像觀察脛腓聯合復位良好

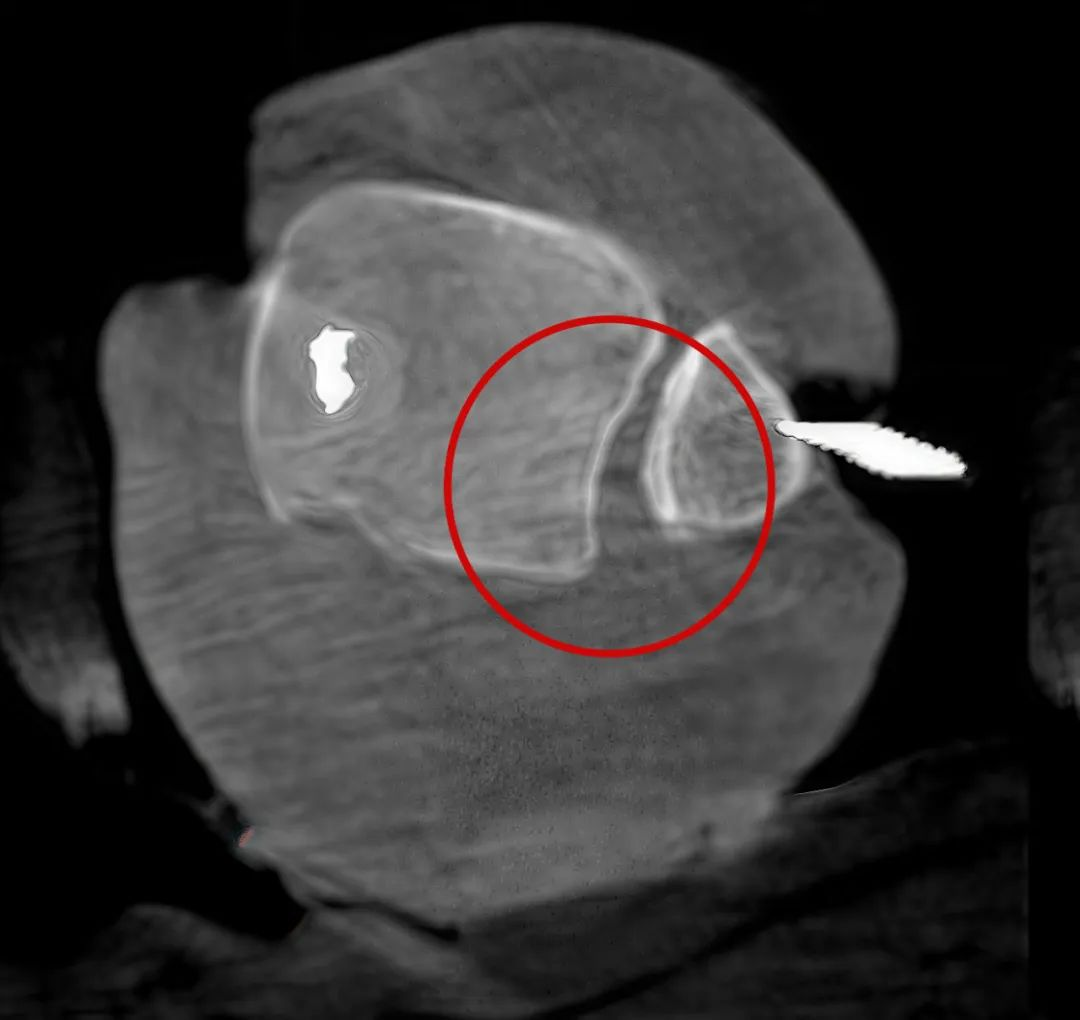

從三維影像看，復位欠佳，貼合度不夠

病例3：超聲支氣管鏡下肺活檢(80歲)

三維C形臂還可以創新性地應用在呼吸介入領域。例如，在經皮穿刺或經支氣管鏡肺結節活檢、定位、消融等場景中，用于確認工具是否到達病灶、消融范圍是否完全覆蓋病灶等。

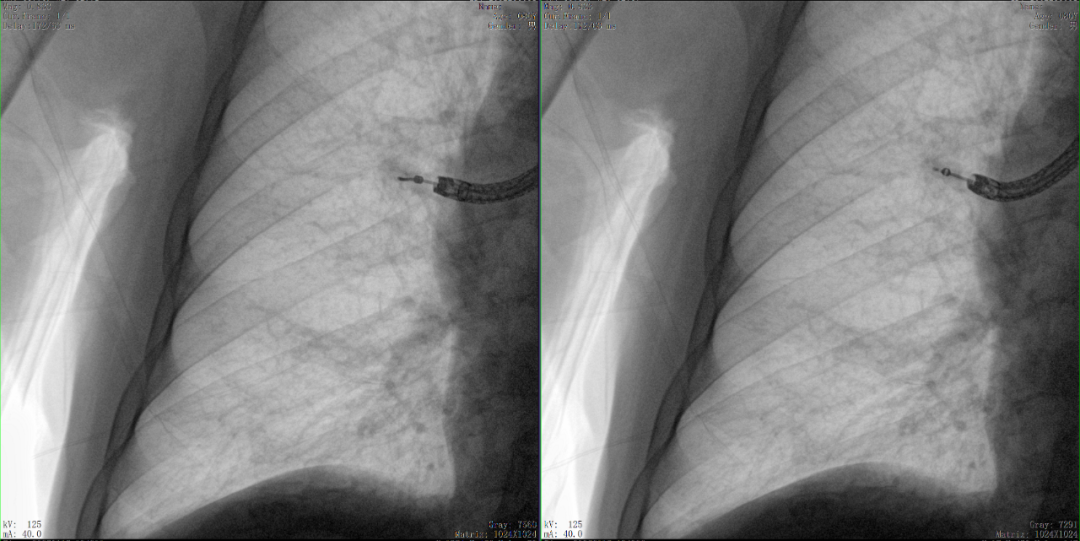

二維影像無法準確判斷工具是否到達病灶

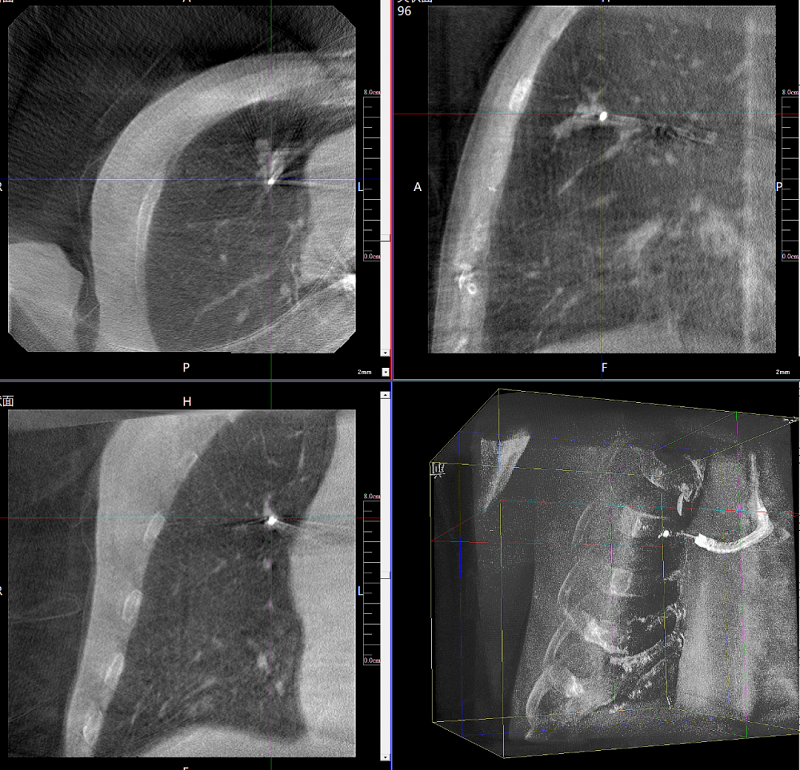

三維各切面影像都顯示工具達到病灶內

二維C形臂提供的影像存在固有局限性，其成像原理是基于單一方位的投影，導致深部解剖結構信息缺失，且容易受到骨骼和組織的重疊干擾，使得部分病灶難以清晰顯示，甚至被掩蓋。相比之下，三維C形臂通過三維重建技術，可以獲得類似CT的斷層掃描圖像，從而解決了二維影像的重疊問題。

醫生能夠利用這些三維圖像，更直觀、更深入地分析病變，進行全方位觀察，例如：精確評估骨折復位情況、清晰顯示內植入物的位置及其與周圍組織的關系等。尤其在復雜骨折、脊柱手術、呼吸介入等臨床場景中，三維C形臂提供的詳細信息對手術導航和療效評估至關重要。
